发布时间：2020-02-24 来源：原创

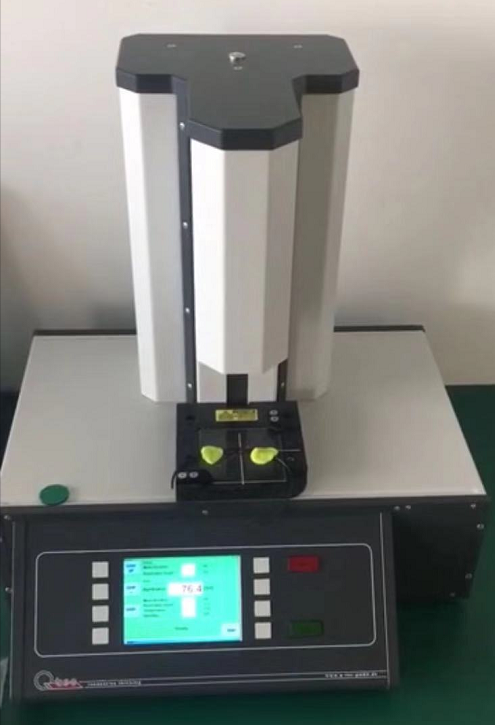

一、测量精确度“纳米邵氏A型”
得益于最佳化的测试系统，1.4.1至1.4.7节中提到的精度公差被最小化。关于第1.4.5条规定的测量，小于±0.1邵氏An值的超高测量精度是可实现的。
测量过程中，应对测量装置上的样品的垂直运动进行控制和校正。倾斜的运动将会导致测量误差。
与提到的标准邵氏A测量相比，为了得到完全相同的评估时间和压入条件，下降速度应为50mm/min。
二、壁厚小于0.5 mm的测量
对于测量和验证非常薄的厚度为50μm的零件和涂层，可以减小压入深度和测量力值。标准测量里的最大深度为268.3μm，可以减少10％的增量，达26.83μm。
因此，层厚为50μm是可以测量的。尽管该结果并不符合邵氏A的特征。通过邵氏标准测量方法，与降低压入深度测量后的对比测量，测量结果可以追
溯到邵氏A值。由于压入路径为总压入路径的10％，因此分辨率降低了10倍。
